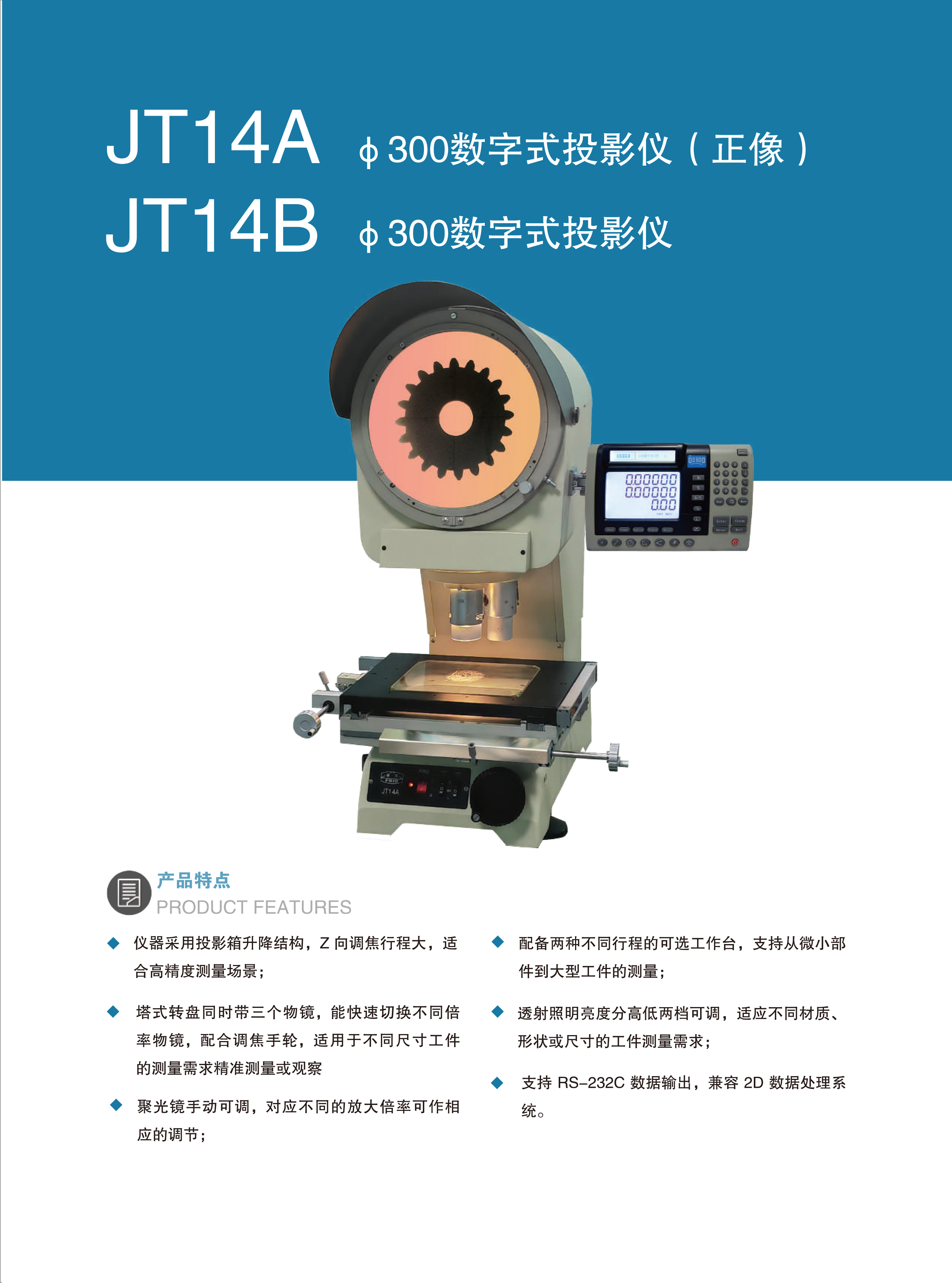

JT14A /JT14B φ300数字式投影仪
投影仪是一种利用光学原理，将放置在工作台上的被测件，通过具有准确放大率的物镜放大成像于投影屏上，检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器，应用领域非常广泛。
特点
仪器外形美观，结构紧凑，操作方便。
光源采用高亮度、长寿命卤钨灯，成像清晰，照明均匀。
透射照明亮度分高低两档可调，适应于不同测量要求。
根据被测工件的尺寸，提供三种不同行程的工作台可选。
采用投影箱升降结构，Z向调焦行程大。
聚光镜手动可调，对应不同的放大倍率可作相应的调节。
塔式转盘同时带三个物镜，变换倍率方便，定位精确。
带RS232接口，可配功能强大的二坐标测量软件。

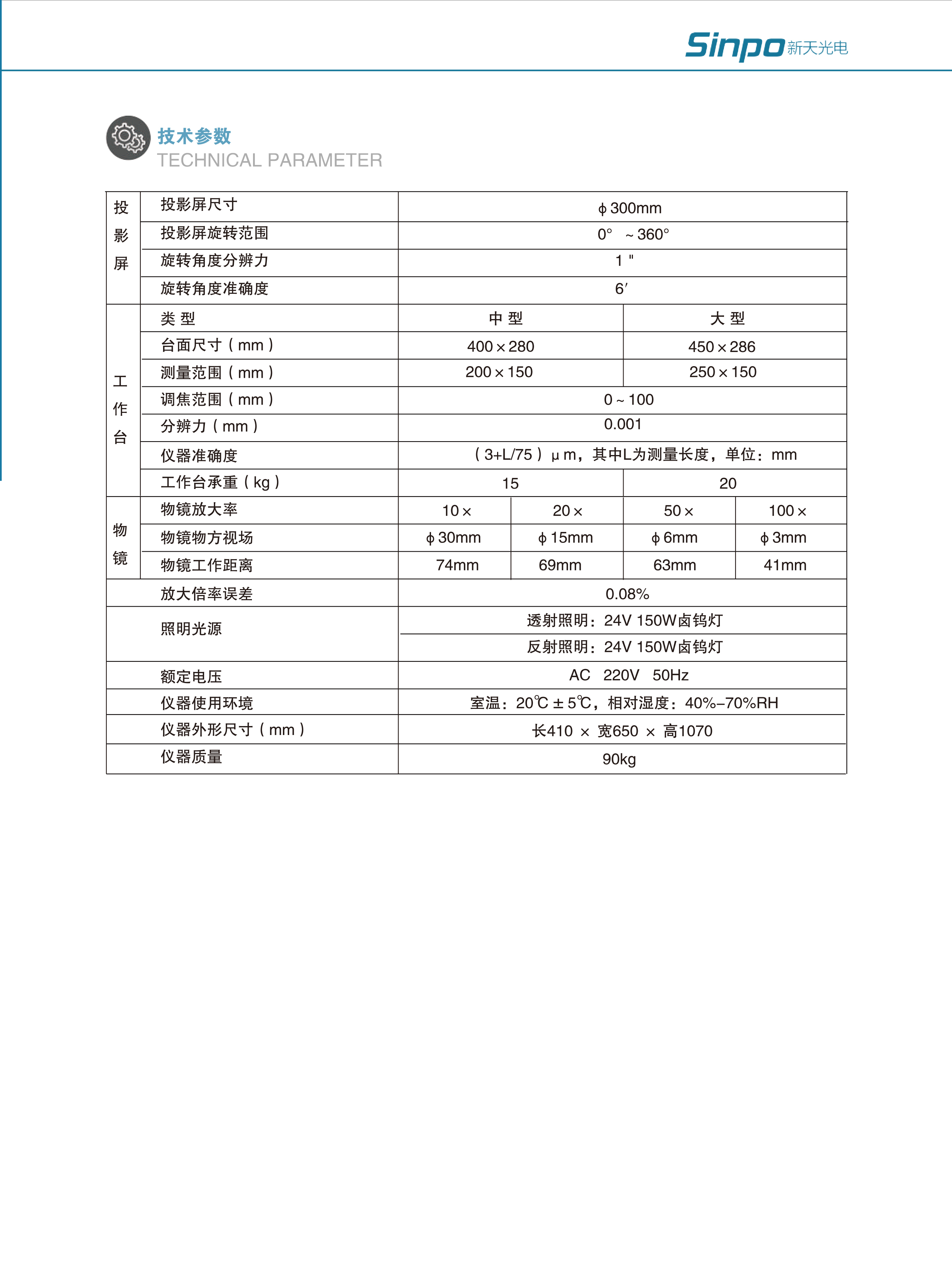

技术参数
投影屏
投影屏尺寸： φ300mm
投影屏旋转范围： 0°～360°
旋转角度显示当量 ： 1′
旋转角度准确度： 6′
工作台
|
类型 |
小型 |
大型 |
|
台面尺寸（mm） |
400×280 |
450×286 |
|
测量范围（mm） |
200×150 |
250×150 |
|
调焦范围（mm） |
0～100 |
|
|
分辨率（mm） |
0.001 |
|
|
仪器准确度 |
3+L/75μm（其中L为测量长度，单位：mm） |
|
|
工作台承重（kg） |
15 |
20 |
物镜
|
物镜放大率 |
10× |
20× |
50× |
100× |
|
物镜物方视场 |
φ30mm |
φ15mm |
φ6mm |
φ3mm |
|
物镜工作距离 |
74mm |
69 mm |
63 mm |
41mm |
放大倍率误差：0.08%
额定电压:AC 220V 50Hz
照明光源：
透射照明24V150W卤钨灯
反射照明24V150W卤钨灯
环境要求
室温20℃±5℃，相对湿度40%－70％RH
外形尺寸（mm）:长 410×宽 650×高 1070
仪器质量: 90kg
