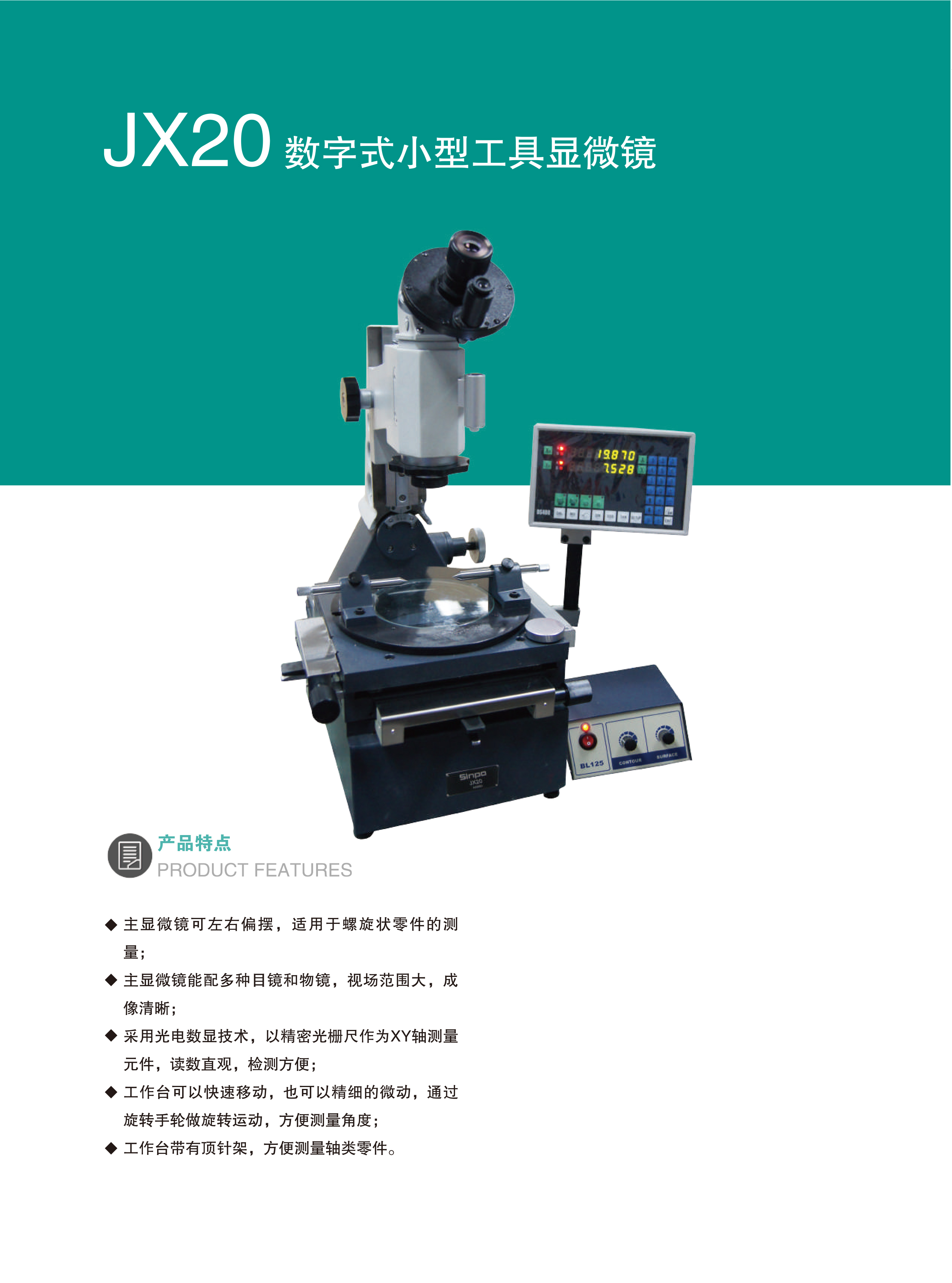

JX20 数字式小型工具显微镜

工具显微镜分为大型工具显微镜和万能工具显微镜。根据产品的性能特点分为数字式、数据处理式、图像处理式等多种，具有较高的测量精度，可以满足不同用户的测量需求。
工具显微镜带有光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。广泛应用于机械制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天、汽车制造、电子行业、塑料与橡胶行业和高等院校以及科研院所等。

特点
主显微镜可左右偏摆，适用于螺旋状零件的测量。
主显微镜能配多种目镜和物镜，视场范围大，成像清晰。
采用光电数显技术，以精密光栅尺作为XY轴测量元件，读数直观，检测方便。
工作台可以快速移动，也可以精细的微动，通过旋转手轮做旋转运动，方便测量角度。
工作台带有顶针架，方便测量轴类零件。

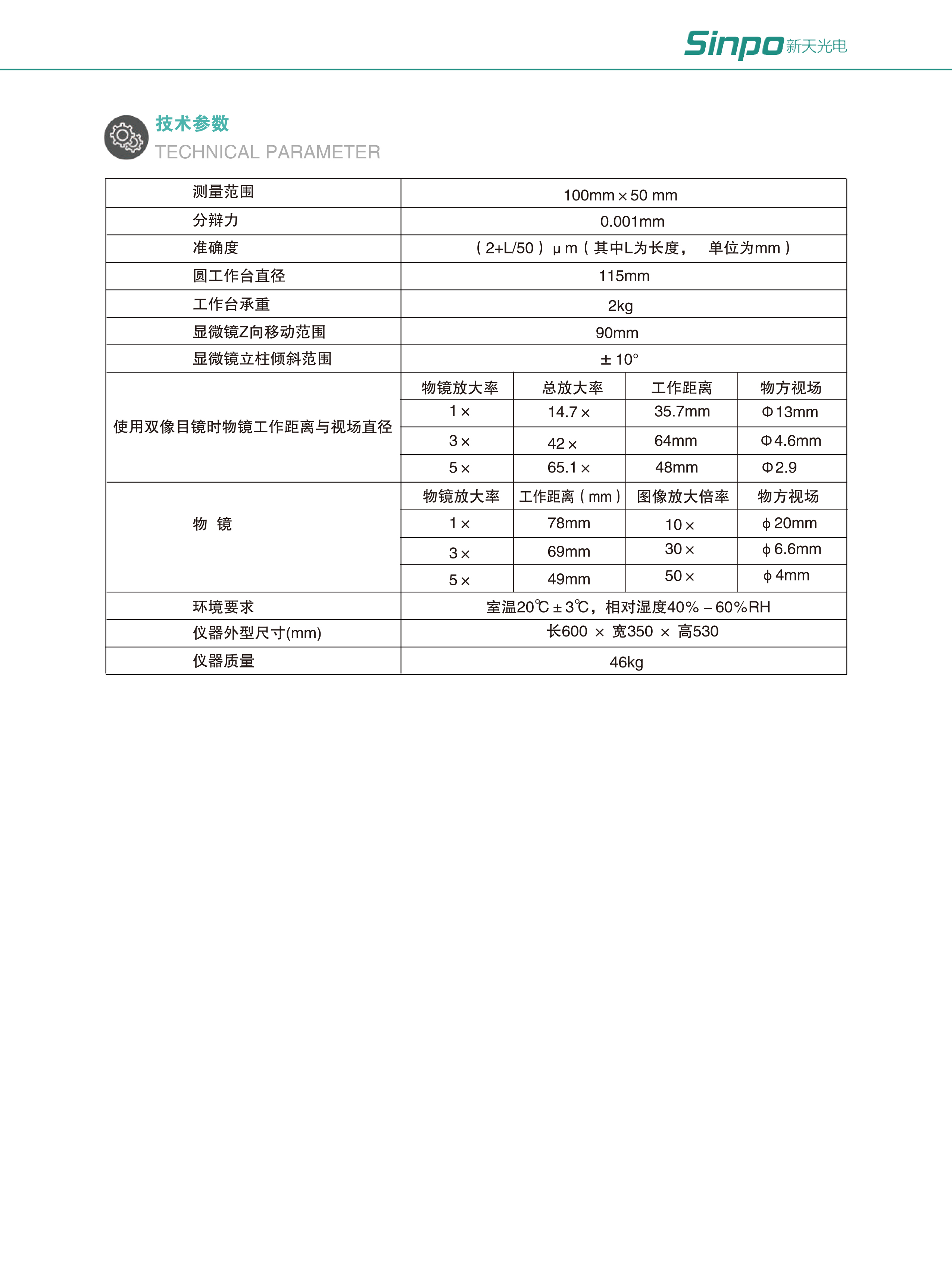

技术参数
测量范围：100mm×50 mm
分辩力：0.001mm
准确度：（2+L/50）μm（其中L为长度，
单位为mm）
工作台
圆工作台直径：115mm
工作台承重: 2kg
显微镜立柱
显微镜Z向移动范围：90mm
显微镜立柱倾斜范围：±10°
使用双像目镜时物镜工作距离与视场直径

物镜放大率	总放大率	工作距离	物方视场
1×	14.7×	35.7mm	Φ13mm
3×	42×	64mm	Φ4.6mm
5×	65.1×	48mm	Φ2.9mm

环境要求：室温20℃±3℃，相对湿度40％－60％RH
仪器外型尺寸(mm)：长600 × 宽350 × 高530
仪器质量：46kg
