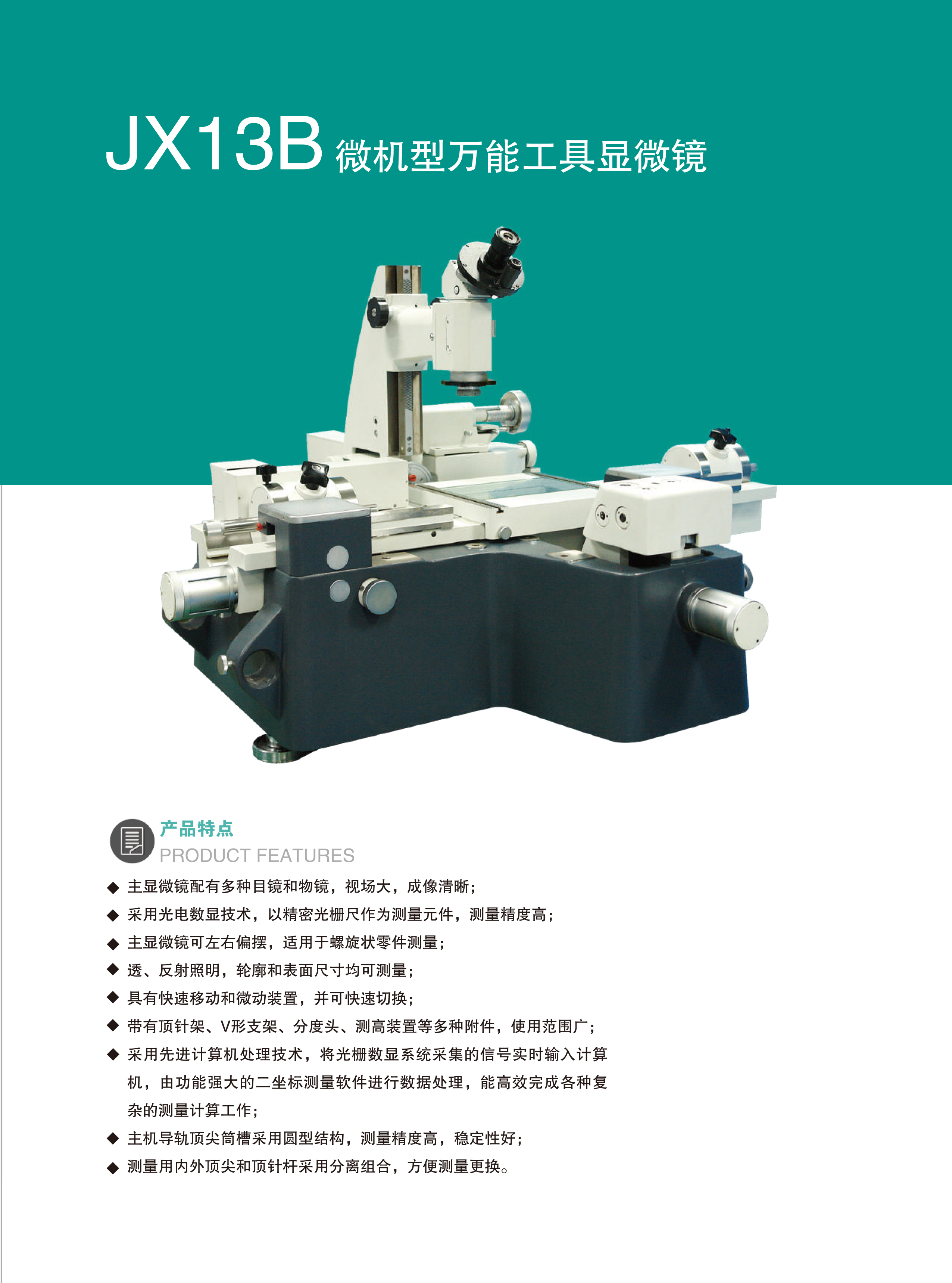

JX13B 微机型万能工具显微镜

工具显微镜是一种测量用途非常广泛的计量仪器,带有光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件,可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。广泛应用于机械制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天、汽车制造、电子行业、塑料与橡胶行业和高等院校以及科研院所等。

特点
主显微镜配有多种目镜和物镜,视场大,成像清晰。

采用进口精密光栅系统作为测量元件,具有发热量低、抗腐蚀、耐污染、耐震性好等众多优点;
采用光电数显技术,以精密光栅尺作为测量元件,测量精度高。
主显微镜可左右偏摆,适用于螺旋状零件测量。
透、反射照明,轮廓和表面尺寸均可测量。
具有快速移动和微动装置,并可快速切换。
带有顶针架、V形支架、分度头、测高装置等多种附件,使用范围广。
采用先进计算机处理技术,将光栅数显系统采集的信号实时输入计算机,由功能强大的二坐标测量软件进行数据处理,能高效完成各种复杂的测量计算工作。
主机导轨顶尖筒槽采用圆型结构,测量精度高,稳定性好。
测量用内外顶尖和顶针杆采用分离组合,方便测量更换。

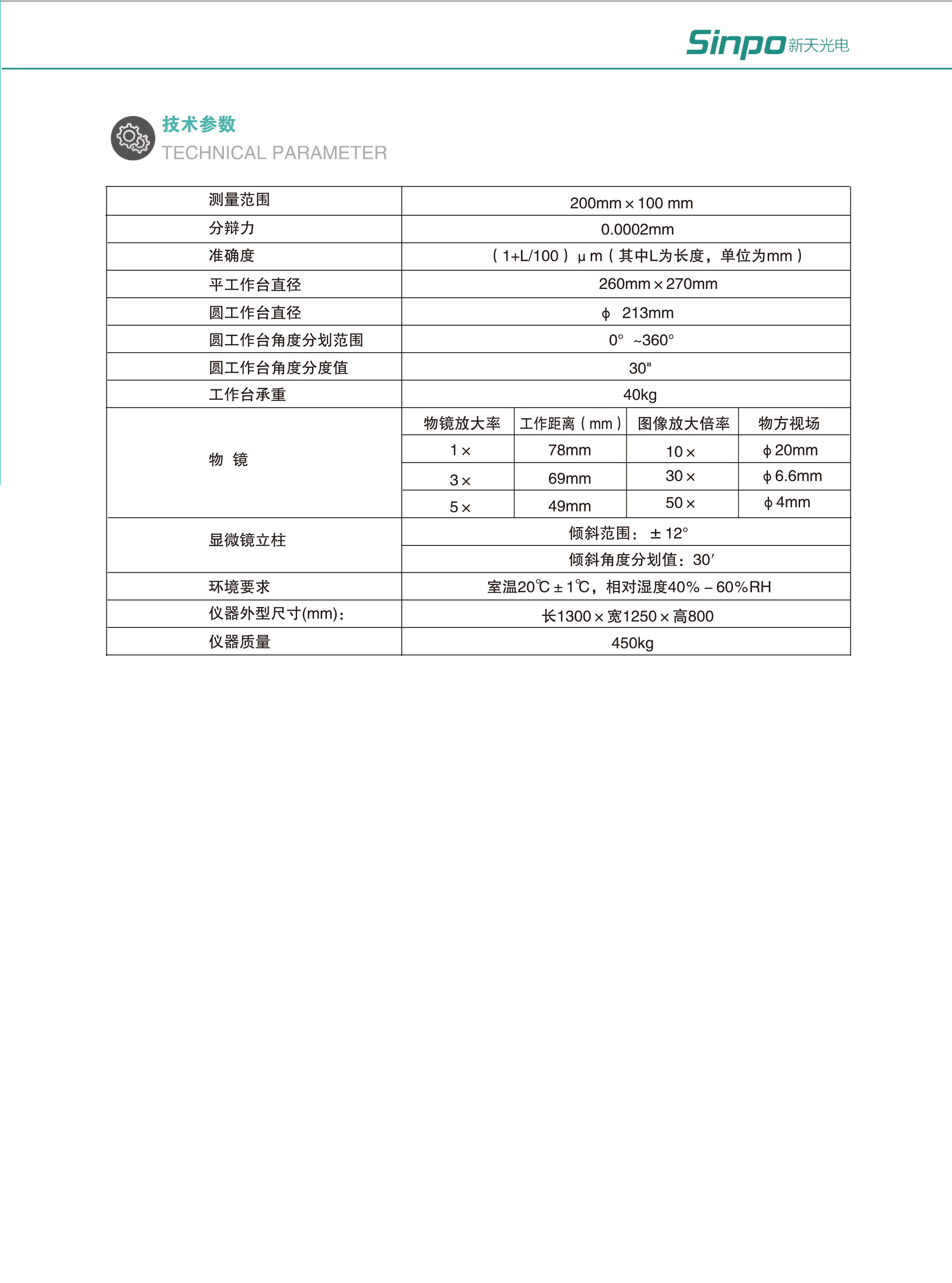

技术参数
测量范围:200mm×100mm
分辨力:0.0002mm
准确度:(1+L/100)μm(其中 L为测量长度,单位:mm)
工作台
平工作台尺寸:260mm×270mm

圆工作台直径:φ 213mm
圆工作台角度分划范围:0°~ 360°
圆工作台角度分度值:30"



顶针装置
夹持最大长度:700mm
夹持最大直径:φ100mm


光学分度头
角度分划范围:0°~ 360°
角度分度值:1′



光学定位器
测杆垂直方向摆动范围:±3°
最小探测孔径:φ5mm
最大探测深度:15mm
定位变动性: <1μm


物镜

物镜放大率 工作距离(mm)   图像放大倍率
 1×   82mm 40×
3×   70mm 120×
5×   49mm 200×

显微镜立柱
倾斜范围:±12°
倾斜角度分划值:30′


环境要求:室温20℃±1℃,相对湿度40%-60%RH

仪器外形尺寸(mm) :长1300×宽1250×高800
仪器质量:450kg
