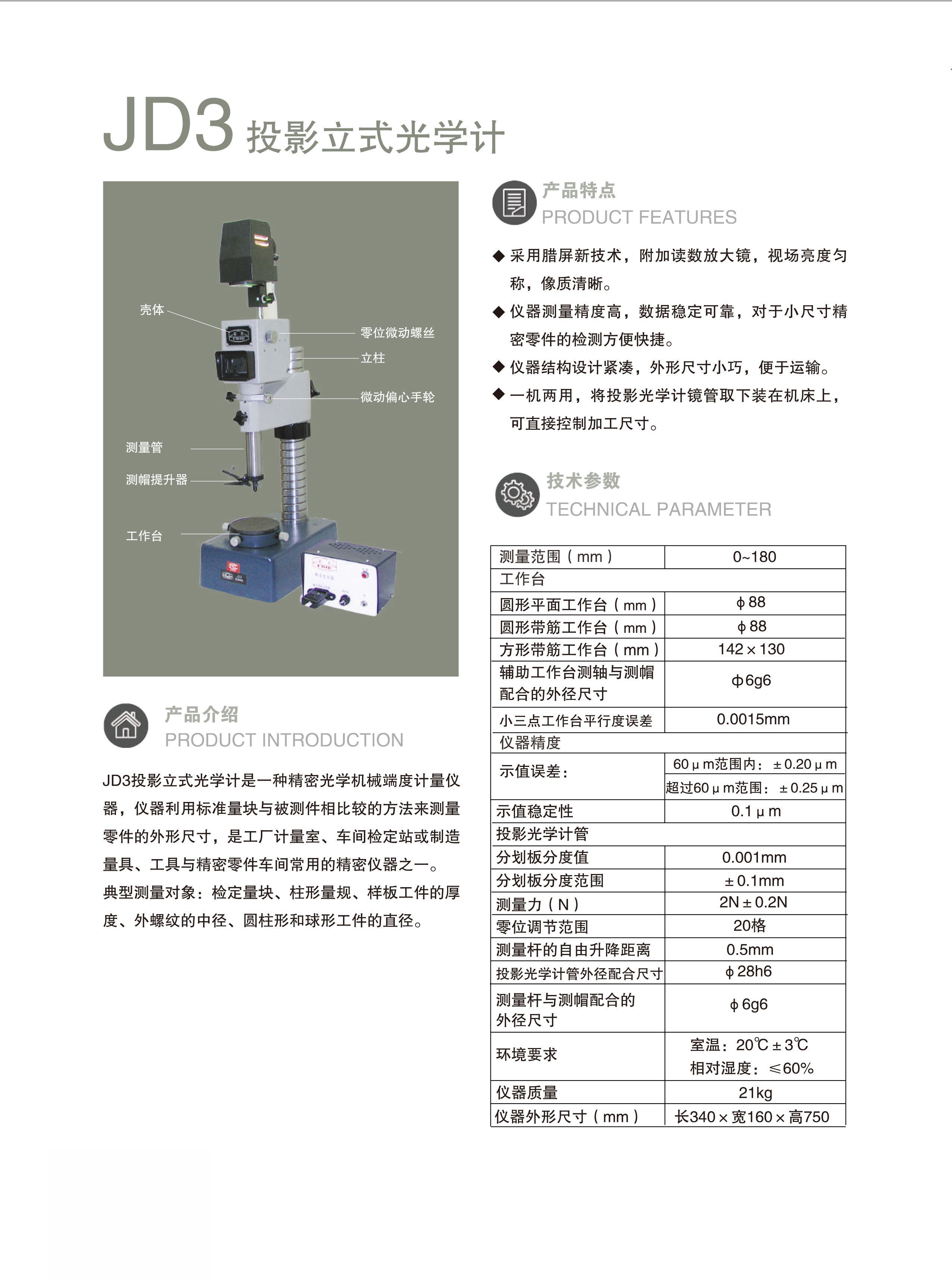

JD3 投影立式光学计

投影光学计是精密光学机械长度计量仪器。它是利用标准量块与被测件相比较的方法来测量零件外形的微差尺寸,是工厂计量室、车间检定站或制造量具、工具与精密零件车间常用的精密仪器之一。它可以检定量块以及高精度的柱形量块,对于圆柱形、球形等工件的直径或样板工件的厚度以及外螺纹的中径均能作比较。

特点:
采用腊屏新技术,附加读数放大镜,视场亮度匀称,像质清晰。
仪器测量精度高,数据稳定可靠,对于小尺寸精密零件的检测方便快捷。
仪器结构设计紧凑,外形尺寸小巧,便于运输。
一机两用,将投影光学计镜管取下装在机床上,可直接控制加工尺寸。

技术参数
测量范围(mm):0~180
工作台
圆形平面工作台(mm):φ88
圆形带筋工作台(mm):φ88
方形带筋工作台(mm):  142×130
辅助工作台测轴与测帽配合的外径尺寸:φ6g6
小三点工作台平行度误差:0.0015mm
仪器精度
示值误差:
60μm范围内:±0.20μm
超过60μm范围:±0.25μm
示值稳定性:  0.1μm
投影光学计管
分划板分度值:0.001mm
分划板分度范围:±0.1mm
测量力(N): 2±0.2
零位调节范围:20格
测量杆的自由升降距离: 0.5mm
投影光学计管外径配合尺寸:φ28h6
测量杆与测帽配合的外径尺寸:φ6g6
环境要求
室温:20℃±3℃
相对湿度:≤60%
仪器质量:21kg
仪器外形尺寸(mm):长340×宽160×高750
