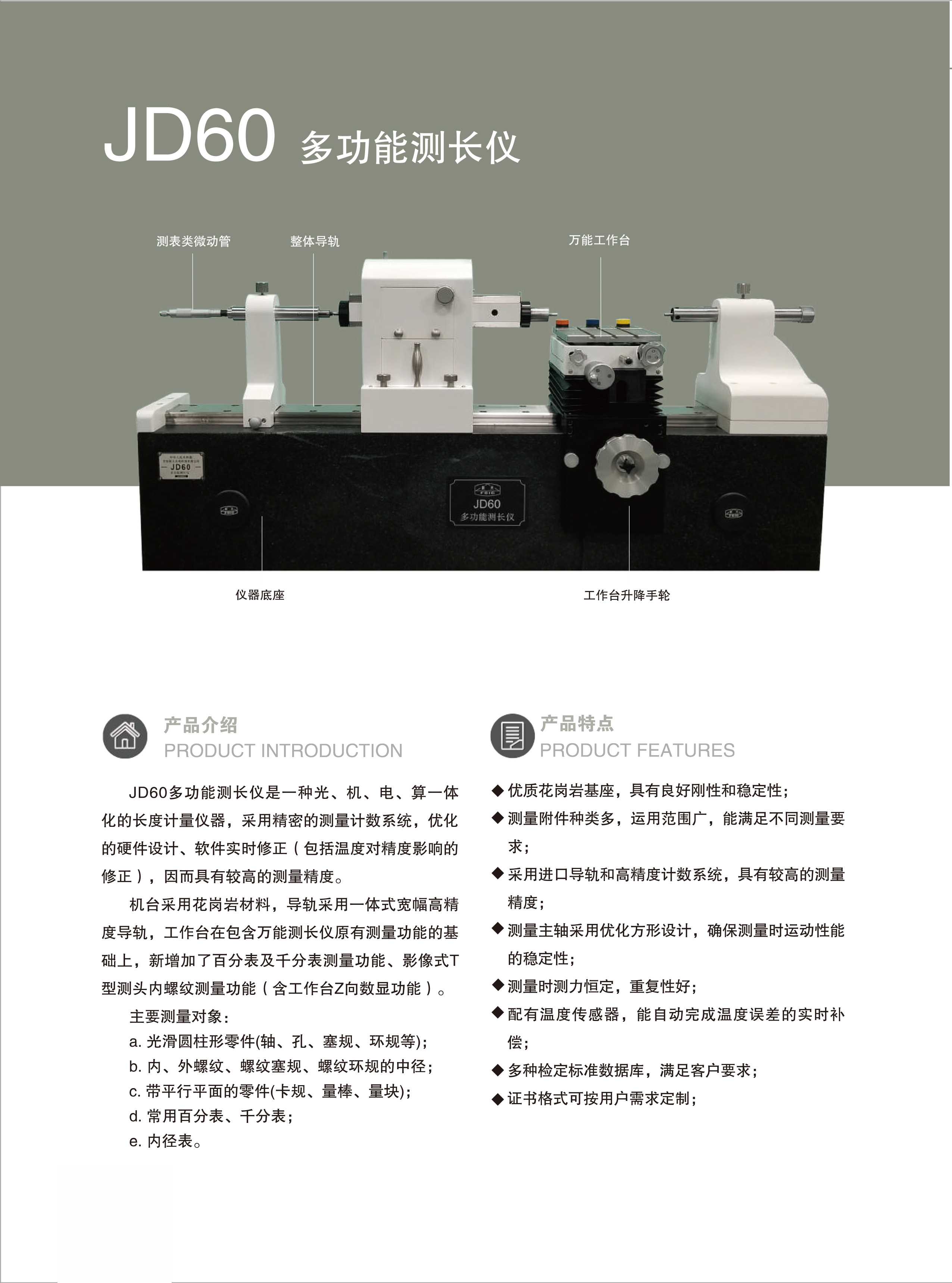

JD60 多功能测长仪

产品特点

优质花岗岩基座，具有良好刚性和稳定性；

测量附件种类多，运用范围广，能满足不同测量要求；

采用了进口导轨和高精度的计数系统，具有较高的测量精度；

测量主轴采用优化方形设计，确保测量时运动性能的稳定性；

测量时测力恒定，重复性好；

配有温度传感器，能自动完成温度误差的实时补偿；

多种检定标准数据库，满足客户要求；

证书格式可按用户需求定制；

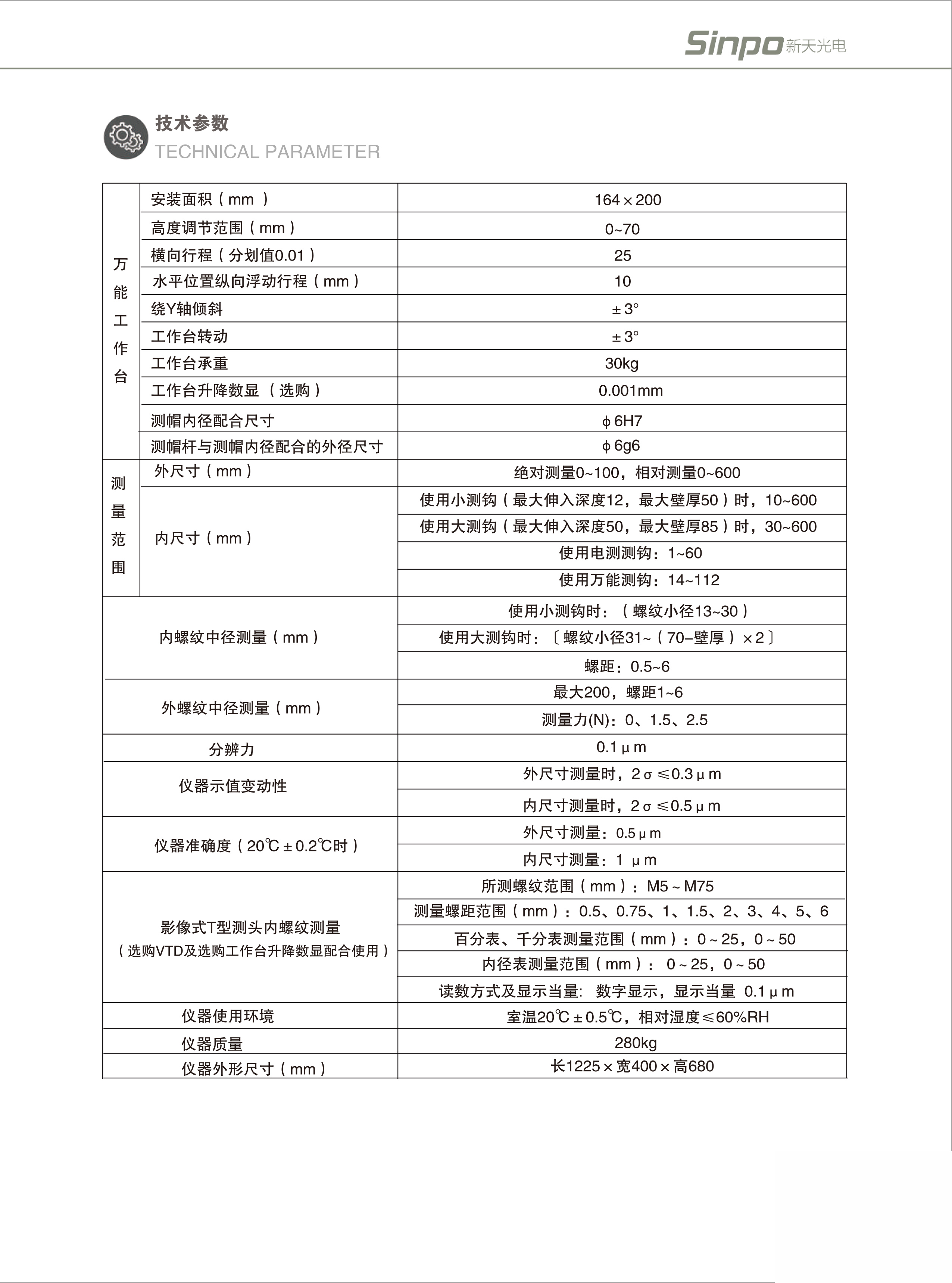

技术参数

测量范围（mm）

    a. 外尺寸:

       绝对测量       0～100

       相对测量       0～600

    b. 内尺寸

       使用小测钩(最大伸入深度12，最大壁厚50) 10～600

       使用大测钩(最大伸入深度50，最大壁厚85) 30～600

    用电测装置测量（mm）：

       a . 用电测测钩    　1～60

       b. 用万能测钩      14～112

    双钩法内螺纹测量(标配) （mm）：

       a.内螺纹中径测量

          使用小测钩时(螺纹小径从13~30)

          使用大测钩时［螺纹小径从31起~（70－壁厚）×2］

          螺距   0.5～6

       b.外螺纹中径测量：

          最大 200

          螺距  1～6

 测量力（N）： 0、1.5、2.5

仪器示值变动性

   a. 外尺寸测量时： 2σ≤0.3μm

   b. 内尺寸测量时： 2σ≤0.5μm

仪器准确度

   a. 外尺寸绝对测量时,仪器准确度优于：

       0.5μm（20℃±0.2℃情况下）

   b. 内尺寸测量时,仪器准确度优于：1μm

万能工作台

   a. 安装面积 ： 164×200 mm

   b. 高度调节范围：0 ~ 70 mm

   c. 横向行程（分划值0.01）：25 mm

   d.水平位置纵向浮动行程 ：10 mm

   e. 绕Y轴倾斜：±3°

   f. 工作台转动：±3°

   g. 允许荷重：30 kg

   h. 工作台升降数显分辨率：1μm或0.1μm（选购）

测帽内径配合尺寸（mm）:Φ6H7

测帽杆与测帽内径配合的外径尺寸（mm）：Φ6g 6

仪器外形尺寸（mm）:  1225×400×680(L×W×H)

环境要求：室温 20℃±1℃，相对湿度≤60%RH

影像式T型测头内螺纹测量（选购VTD及选购工作台升降数显配合使用）：

所测螺纹范围（mm）：M5～M75

测量螺距范围（mm）：

0.5、0.75、1、1.5、2、3、4、5、6

百分表、千分表测量范围（mm）：0～25，0～50

内径表测量范围（mm）： 0～25，0～50

读数方式及显示当量:   数字显示，显示当量  0.1μm
