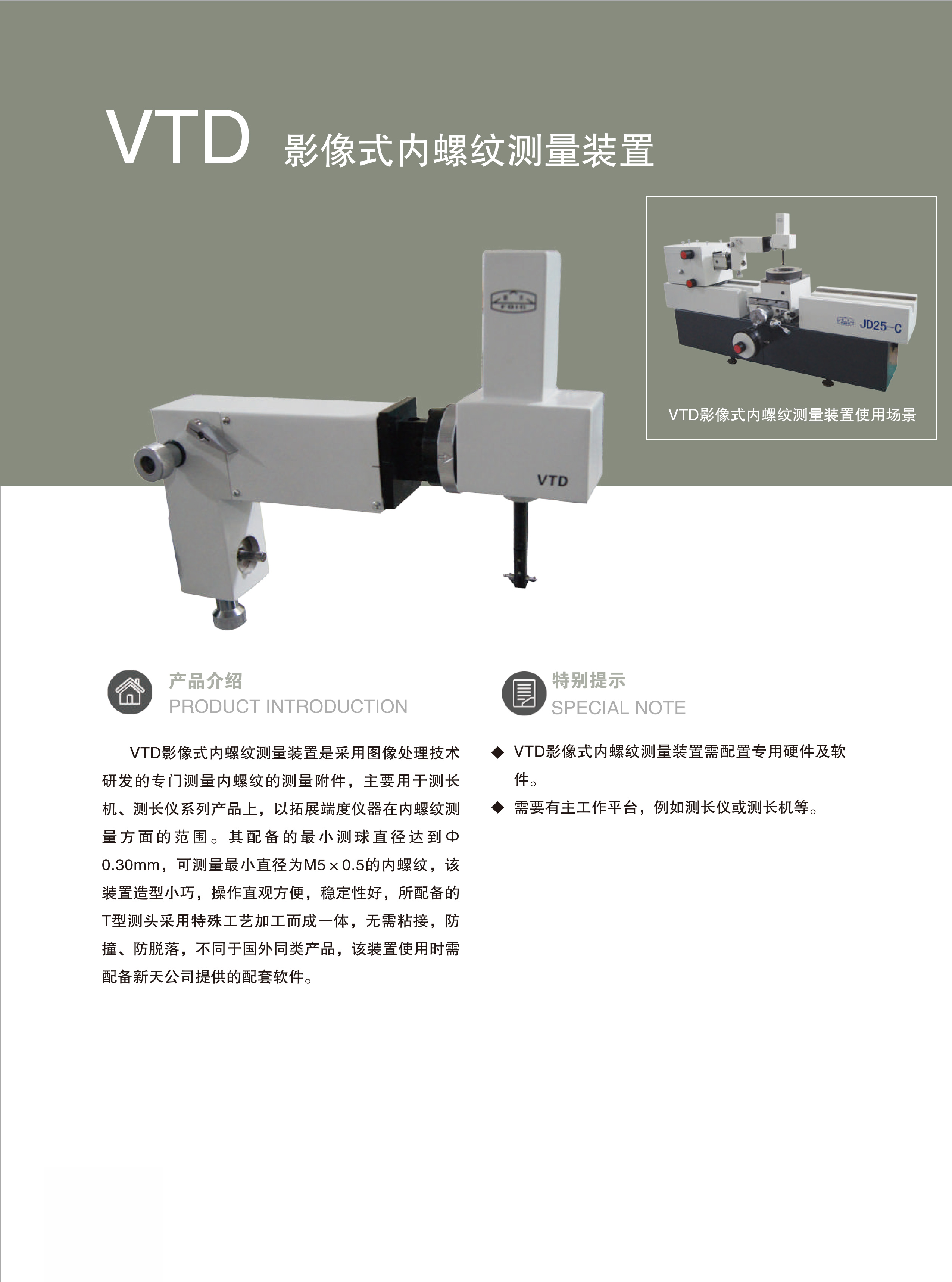

VTD 影像式内螺纹测量装置
VTD影像式内螺纹测量装置是采用图像处理技术研发的专门测量内螺纹的测量附件，主要用于测长机、测长仪系列产品上，以拓展端度仪器在内螺纹测量方面的范围。其配备的最小测球直径达到Ф0.30mm，可测量最小直径为M5×0.5的内螺纹，该装置造型小巧，操作直观方便，稳定性好，所配备的T型测头采用特殊工艺加工而成一体，无需粘接，防撞、防脱落，不同于国外同类产品，该装置使用时需配备新天公司提供的配套软件。
特点
VTD影像式内螺纹测量装置需配置专用硬件及软件。
需要有主工作平台，例如测长仪或测长机等。

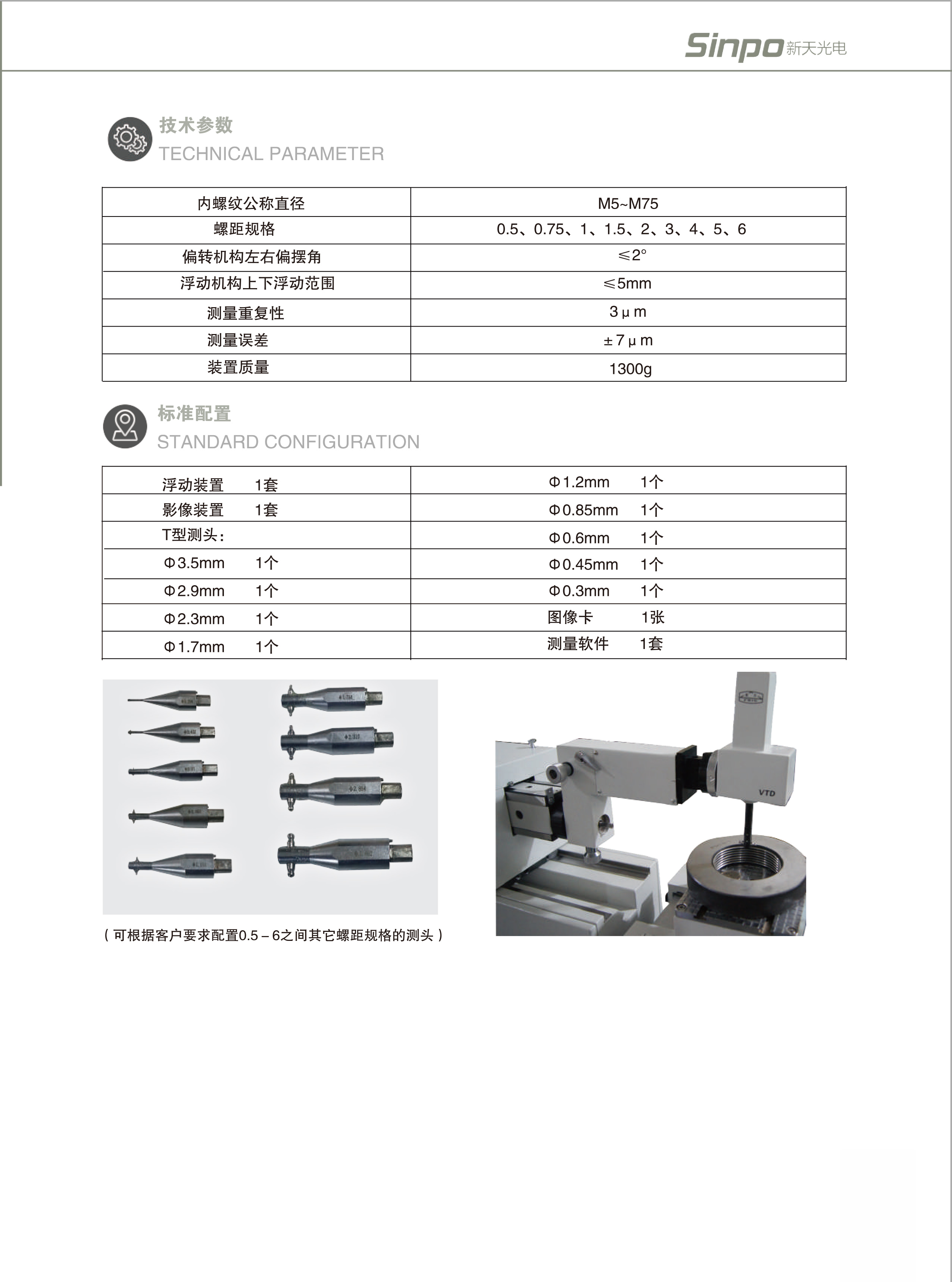

技术参数
测量范围：
内螺纹公称直径：M5~M75
螺距规格：0.5、0.75、1、1.5、2、3、4、5、6
偏转机构左右偏摆角：≤2°
浮动机构上下浮动范围（mm）≤5
测量重复性： 3μm；
测量误差： ±7μm；
装置质量： 1300g
标准配置
浮动装置 1套
影像装置 1套
T型测头：
Φ3.5mm 1个
Φ2.9mm 1个
Φ2.3mm 1个
Φ1.7mm 1个
Φ1.2mm 1个
Φ0.85mm 1个
Φ0.6mm 1个
Φ0.45mm 1个
Φ0.3mm 1个
图像卡 1张
测量软件 1套
